今天我们就来更新手册的第一篇文章，后面的文章都将结合数据处理，解答各种数据处理过程中遇见的问题来写。
无人机航测入门教程-基础知识篇
摄影测量学
摄影测量学是利用光学摄影机获取的像片，经过处理以获取被摄物体的形状、大小、位置、特性及其相互关系的一门学科。在地形测量领域可以生成各种比例尺的地形图、专题图、特种地图、正摄影像图、景观图；建立各种数据库，提供地理信息系统和土地信息系统所需要的基础数据。
图1-原始像片
名词解释
整个数据处理流程包括但不限于以下名词解释：
空三加密：空中三角测量是指摄影测量中，根据少量野外控制点，对控制点进行加密求得加密点的高程和平面位置的测量方法。通常空三加密的直接成果包括稀疏点云和密集点云，通过空三加密成果还可以生成DOM、DSM、OSGB倾斜模型。
空三处理是一个将二维影像转换为三维点云模型的过程，如您详细阅读过Pix4D质量报告，应该会发现空三的大体流程是提取影像上的二维特征点，根据不同图片的匹配的同名特征点，根据光束法区域网平差生成3维点云。

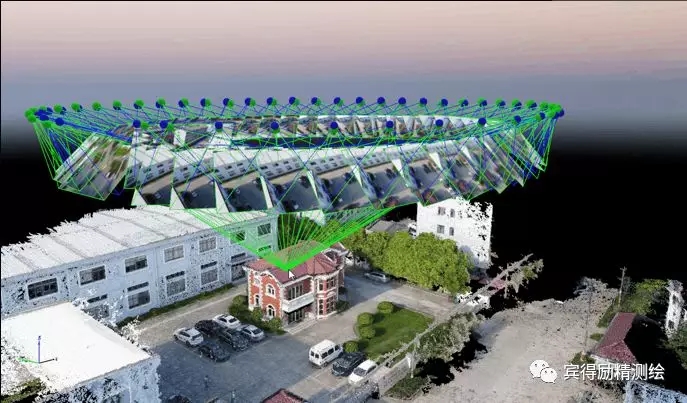

图2-密集点云

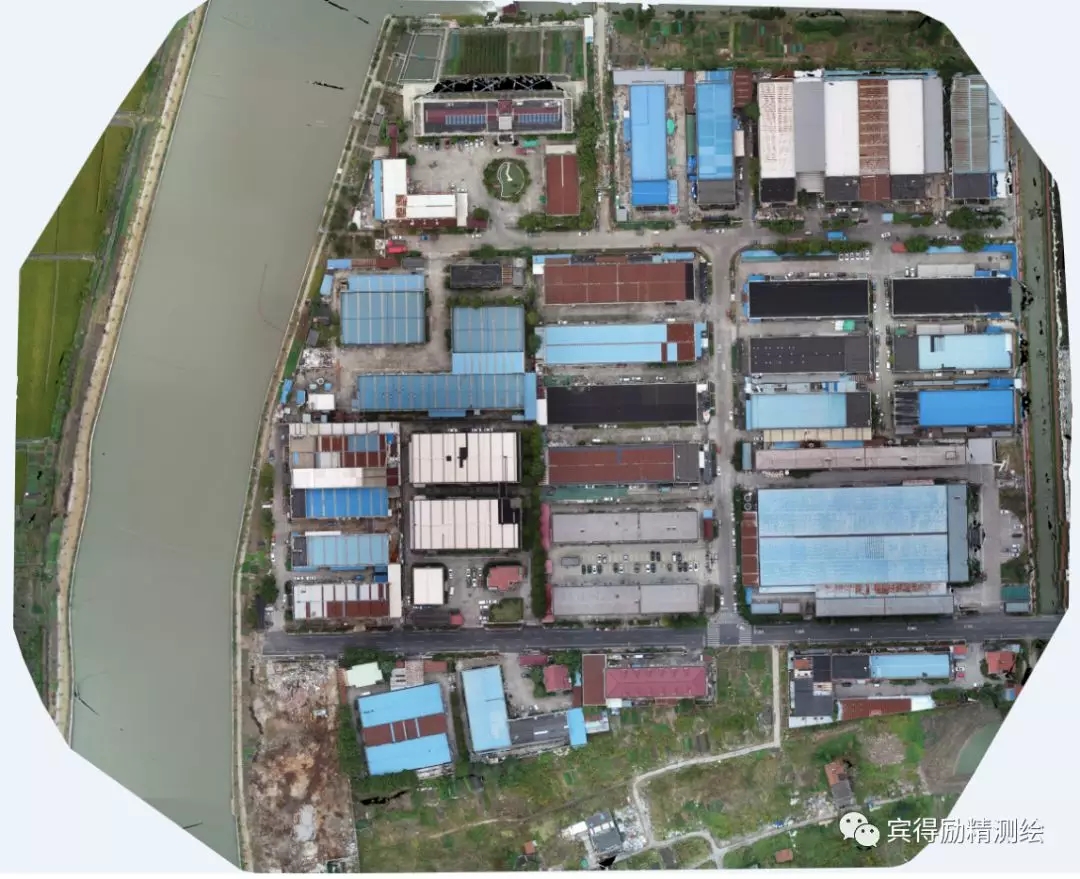

DOM：即数字正摄影像图（DigitalOrthophoto Map），是指对航测像片进行数字微分纠正和镶嵌，按一定图幅范围裁剪生成的数字正摄影像集。DOM是同时具有地图几何精度和影像特征的图像。
图3-DOM

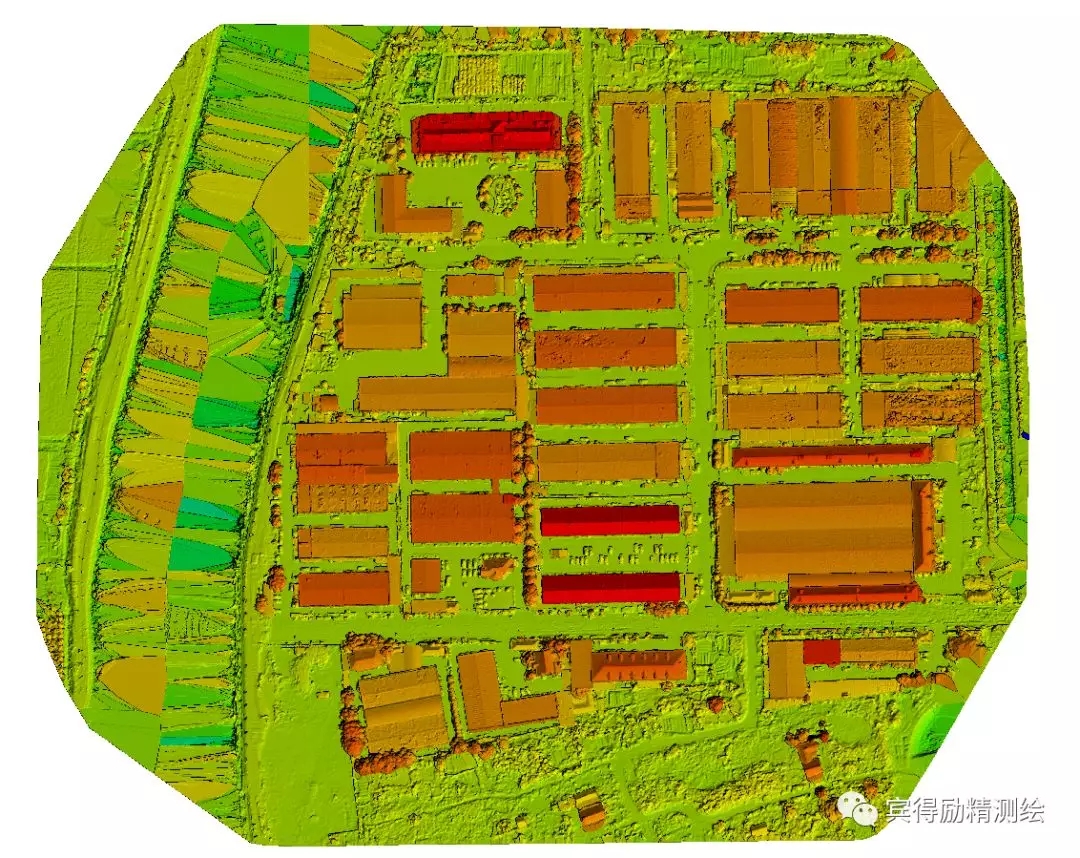

DSM：即数字表面模型（Digital Surface Model）是指包含了地表建筑物、桥梁和树木等高度的地面高程模型。通常DSM反应的是拍摄区域的表面高程，红色的高程教高，绿色区域高程较低。
图4-DSM

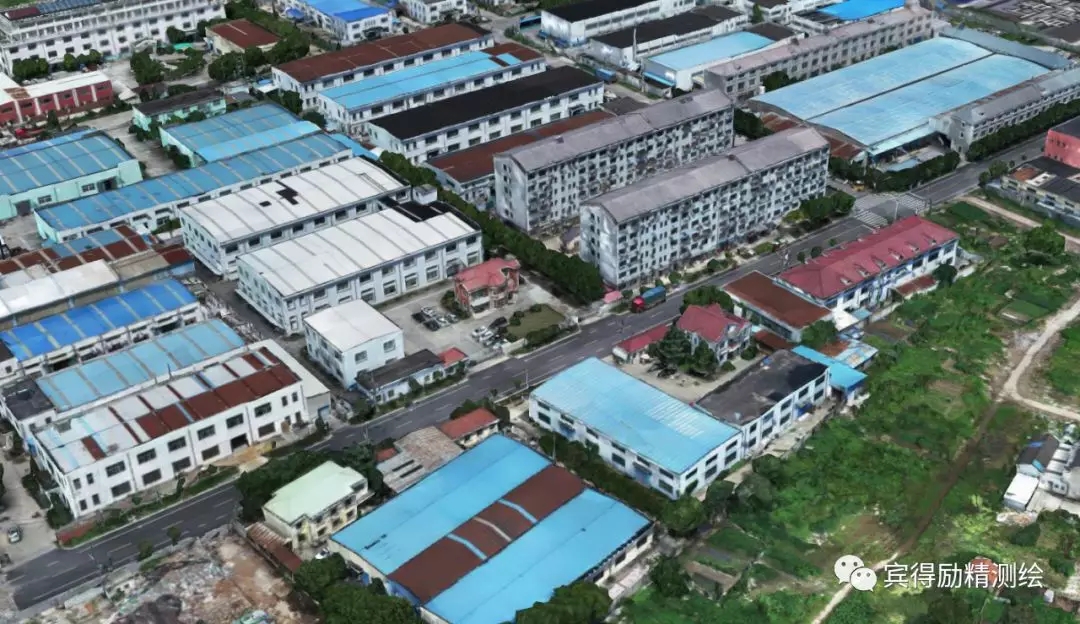

OSGB：是国内常用的倾斜数据存储格式（OpenSceneGraph binary），是三维引擎定义的数据格式，使用二进制Binary存储，可以加快计算机读取。
图5-OSGB格式倾斜模型
硬件准备
1、P4R无人机，按照一定的规律拍摄具有地理定位信息（即POS，精度为CM级）的高重叠率影像数据集。

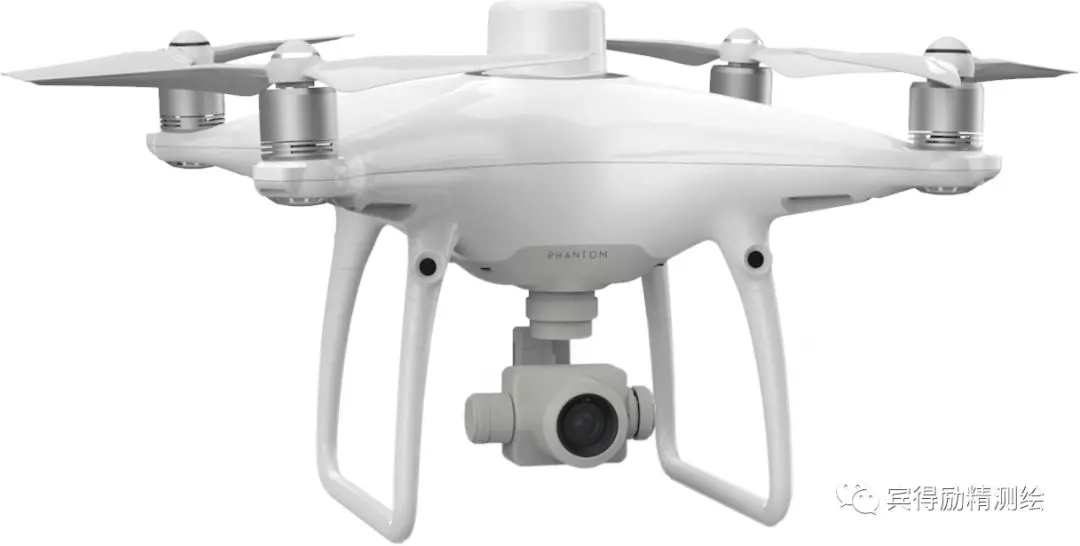

图6-P4R无人机

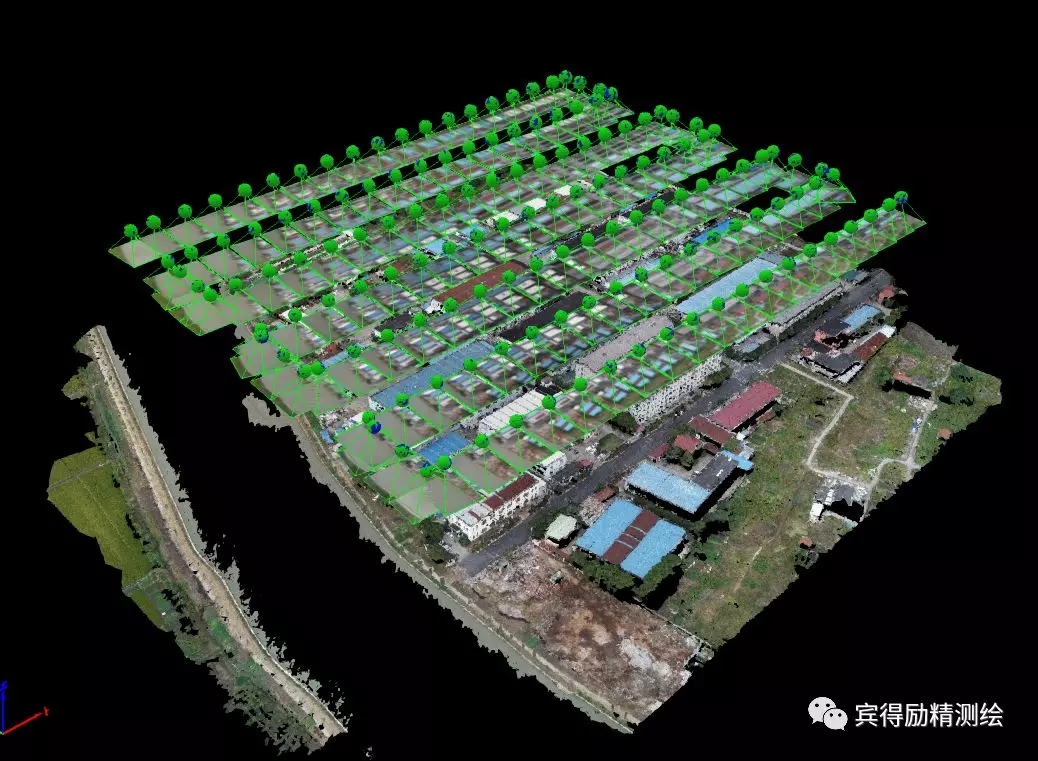

图7-无人机拍摄航线像片展示
2、GNSS，推荐使用G6，即常规测绘使用的RTK设备，在布置像控点时需要使用。像控点即为外业拍摄影像之前在地面标记的特征点，通常采集易于辨识的标志点或人工布置，控制点需均匀的分布在测区内。如使用P4R的RTK或PPK模式拍摄影像，那么精度控制主要取决于控制点布置情况。
图8-G6 高精度小型化GNSS RTK
图9-常用的地面控制点标记
软件准备
1、Pix4D主要用于处理正摄数据，输出DOM、DSM成果
2、ContextCapture Center Master（简称CC、原Smart3D）主要用于处理倾斜数据，也可用于处理正摄数据
3、PhotoScan主要用于辅助CC处理空三，也可以用于输出DOM、DSM成果
4、PenPPK主要用于处理P4R PPK数据,通过参数对大地坐标进行转换，转换为地方坐标
5、EPS，主要用于绘制DLG成果，DLG即为数字线划图（Digital Line Graphic），是与现有线划基本一致的各地图要素的矢量数据集，且保存了各要素间的空间关系信息和相关属性信息。通常为DXF、DWG格式，是通常我们所说的地形图，是航测成果产生经济效益的最主要的成果之一。
（软件仅根据个人使用习惯推荐）
航测作业流程
无人机航测作业流程主要分为外业测量和内业数据处理两大部分。
外业测量包括：
① 资料收集，确定测区范围。
根据航测任务需要确定测区范围，通常使用KML文件辅助规划任务会很方面，目前主流的KML格式文件生成软件为谷歌地球或者奥维互动地图。
② 施测范围航摄参数计算，规划航线。
航线规划设定航线的重叠率，飞行高度，无人机拍摄模式（2D、3D、航带模式）
③ 像控点布设与测设。
像控点布置要均匀分布在测区内，控制点标记要易于分辨，布置完成后，采用RTK设备测量像控点坐标。
④ 无人机影像获取。
根据既定的测区范围和设定好的航线参数执行航线任务。
⑤ 外业调绘。
调绘模型效果不好的区域、需要进行屋檐改正的区域或密集植被覆盖的区域。
内业数据处理包括：
① POS处理。
如采用RTK模式，可以根据地方参数进行坐标转换，将POS转换为地方坐标；如采用PPK模式，可以使用PenPPK处理PPK数据，PenPPK可以进行批处理和数据转换。
② 空三加密。
通常使用Pix4D、CC、PhotoScan等软件。
③ DOM、DSM、OSGB生产。
通常使用Pix4D、CC、PhotoScan等软件。
④ 裸眼测图。
通常将DOM和DSM成果拉伸成垂直摄影模型或直接导入OSGB格式倾斜模型。
⑤ DLG生产。
根据第四步生成好的模型文件，使用EPS进行DLG生产。
⑥ 编辑成图。
根据行业规范成图。
⑦ 数据检查验收。
数据交由甲方进行验收。
